СДЕЛАЙ СВОИМИ РУКАМИ ЛАМПОВЫЙ ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ

АРХИВ

Все предложенные в данном разделе наборы КИТ для самостоятельной сборки "СДЕЛАЙ СВОИМИ РУКАМИ"
рассчитаны на хорошо подготовленных радиолюбителей, имеющих навыки и опыт сборки ламповых конструкций,
и не содержат подробных инструкций по сборке и монтажу компонентов.
Корпуса, монажные шасси и другие механические элементы в состав наборов не входят.

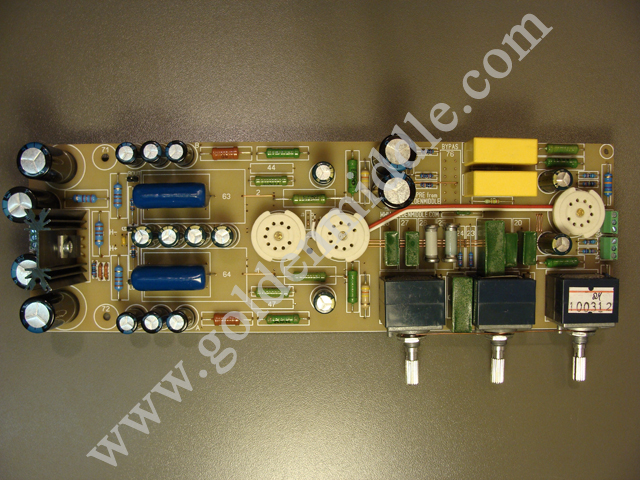

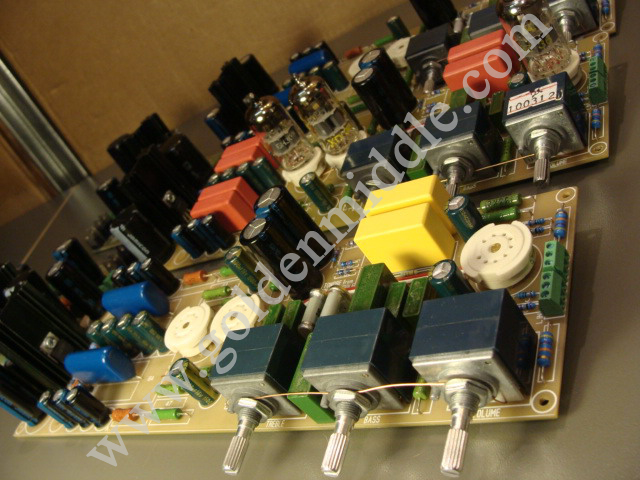

ЛАМПОВЫЙ ПРЕДУСИЛИТЕЛЬ "PRETON"
набор КИТ для самостоятельной сборки

Регулятор тембра выполнен по схеме James с двухполосной регулировкой
  в области НЧ на частоте 100 Гц
  в области ВЧ на частоте 10 000 Гц
На плате усилителя имеется возможность установки переменных резисторов
всех (5) типоразмеров RK 16...27 (ALPS Blue Velvet).
Данный усилитель может быть использован как предусилитель в составе любой аудиосистемы.
При незначительной доработке возможно использование данного усилителя с любым электромузыкальным инструментом.

"Золотая Середина" оставляет за собой право вносить в изделия изменения,
не влияющие на основные технические характеристики.

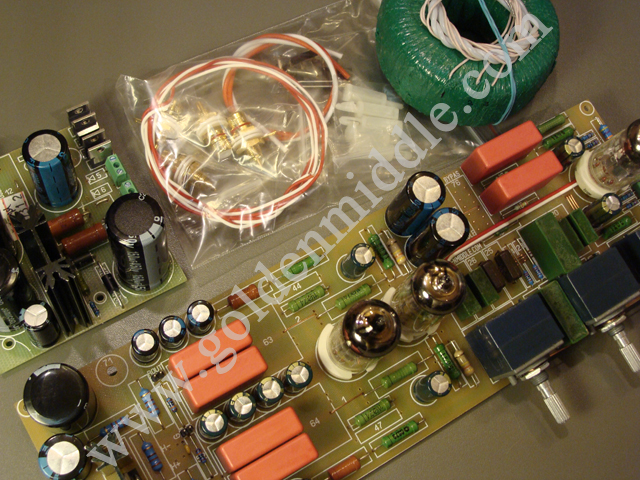

Все комплектующие конструктора разложены по отдельным пакетикам
с указанием соответствующей нумерации на схеме.
Набор сделан по принципу "спаял и включил".
Сборка изделия производится самостоятельно.

Работоспособность изделия гарантируется только в комплектации производителя.
В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов,
не входящих в состав набора, работоспособность не гарантируется,
техническая поддержка не оказывается и претензии не принимаются.

Соблюдайте технику безопасности при работе с высоким напряжением!

ламповый предварительный усилитель с темброблоком - набор КИТ для самостоятельной сборки ламповый предварительный усилитель с темброблоком - конструктор ламповый предварительный усилитель с темброблоком - конструктор ламповый предварительный усилитель с темброблоком - конструктор

Схема лампового предусилителя "PRETON" с темброблокомсхема лампового предварительного усилителя с темброблоком
сделай сам своими руками ламповый предусилитель


СРАВНИТЕЛЬНАЯ ТАБЛИЦА НАБОРОВ КИТ
ЛАМПОВОГО ПРЕДУСИЛИТЕЛЯ "PRETON"


  КИТ №1 КИТ №2 КИТ №3 КИТ №4
радиолампы 6Н5П
6H23П
6Н1П
6H23П
ECC82
ECC88
6Н1П
6H23П

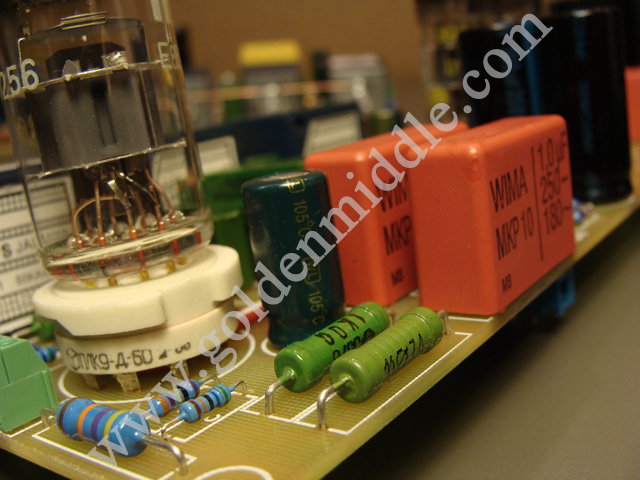

переходные конденсаторы K71-7 K71-7 WIMA MKP10 WIMA MKP10
трансформатор питания в комплекте

сборка изделия

все комплектующие конструктора разложены по отдельным пакетикам с указанием соответствующей нумерации на схеме.
