СДЕЛАЙ СВОИМИ РУКАМИ ИСТОЧНИК ПИТАНИЯ
ДЛЯ ЛАМПОВОГО УСИЛИТЕЛЯ
Внимание! Присутствует высокое напряжение!
Соблюдайте технику безопасности при работе с высоким напряжением!
Ответственность за свою жизнь и здоровье несёт сам радиолюбитель.
Берегите себя и своих близких!
Все предложенные в данном разделе наборы КИТ для самостоятельной сборки
"СДЕЛАЙ СВОИМИ РУКАМИ" рассчитаны для начинающих радиолюбителей.
Корпуса, монажные шасси и другие механические элементы в состав наборов не входят.
"Золотая Середина" оставляет за собой право вносить изменения в изделия,
не влияющие на основные технические характеристики.
СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ "STABILIGHT"
Данный источник питания предназначен для использования
- в ламповом фонокорректоре “RIAALIGHT” стерео;
- в ламповом предварительном усилителе "PRETON";
- в ламповом предварительном усилителе (усилителе для наушников) на радиолампе 6C19П;
- в ламповом предварительном усилителе (усилителе для наушников)
на радиолампе EL86 Polam в триодном включении;
- в других Ваших изделиях.
Выходные напряжения данного источника питания могут быть скомбинированы исходя из таблицы:
| Uн | Iн max | Ua | Ia max | |
| 6,3 В | 1 А | 150 В | 0,15 А | |
| 6,3 В | 1,5 А | 200 В | 0,15 А | |
| 6,3 В | 3 А | 250 В | 0,12 А | |
| 6,3 В | 5 А | 300 В | 0,1 А | |
| 9 В** | 1,5 А | 350 В | 0,1 А | |
| 12,6 В | 1 А | 400 В | 0,08 А | |
| 12,6 В | 3 А | 450 В | 0,08 А |
** - нестабилизированный (специально для “RIAALIGHT” и "PRETON" ) Схема источника питания "STABILIGHT"

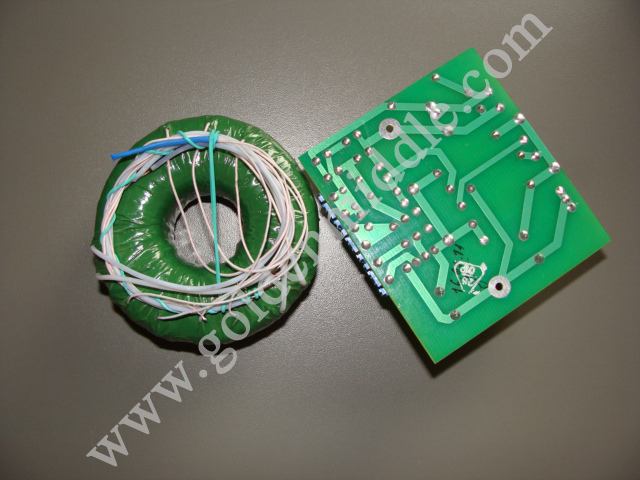

В состав набора для самостоятельной сборки источника питания "STABILIGHT" входят:
Собранная печатная плата выпрямителя источника питания85 мм х 90 мм из стеклотекстолита толщиной 2мм ;
Тороидальный трансформатор питания.
Изделие полностью настроено и проверено.
Набор №IP1 для сборки источника питания :
Данный источник питания предназначен для использованияв ламповом фонокорректоре “RIAALIGHT” .
Выходные напряжения источника питания :
9,5 В 1,2 А
280 В 0,07 А
В состав набора для самостоятельной сборки источника питания №IP1 входят:
Собранная печатная плата выпрямителя источника питания 85 мм х 90 мм из стеклотекстолита толщиной 2мм ;Тороидальный трансформатор питания ;
Сетевой провод.
Изделие полностью настроено и проверено.
Набор №IP2 для сборки источника питания:
Данный источник питания предназначен для использованияв ламповом фонокорректоре “RIAALIGHT” .
Выходные напряжения источника питания :
9,5 В 1,2 А
280 В 0,07 А
В состав набора для самостоятельной сборки источника питания №IP2 входят :
Печатная плата выпрямителя источника питания 85 мм х 90 мм из стеклотекстолита толщиной 2мм ;Полный комплект всех необходимых для сборки деталей ;
Тороидальный трансформатор питания ;
Сетевой провод.
Все детали разложены по отдельным пакетикам с указанием соответствующей нумерации
на схеме.
Набор сделан по принципу "спаял и включил".
