СДЕЛАЙ СВОИМИ РУКАМИ ИСТОЧНИК ПИТАНИЯ ДЛЯ ЛАМПОВОГО УСИЛИТЕЛЯ

Все предложенные в данном разделе наборы КИТ для самостоятельной сборки "СДЕЛАЙ СВОИМИ РУКАМИ" рассчитаны на начинающих радиолюбителей.
Корпуса, монажные шасси и другие механические элементы в состав наборов не входят.

ЛАМПОВЫЙ СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ "STABITUBE" ДЛЯ ЛАМПОВОГО УСИЛИТЕЛЯ
на триодах 6С19П и 6Н1П (регулирующий элемент 6C19П)
Данное устройство может быть использовано для создания лабораторного регулируемого источника питания.
набор КИТ для самостоятельной сборки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Высоковольтный источник анодного питания
Входное напряжение DC от 200 до 450 В
Выходное напряжение плавно регулируется от 100 В до Uвх - 50 В
Нестабильность выходного напряжения 2,5 %
после 30 - минутного прогрева при изменении входного напряжения на 50 В
Максимальный ток 150 мА при падении напряжения на источнике питания не более 75 В

Накальный источник питания
Напряжения накала по выбору: 2,15 В, 4 В, 5 В, 6,3 В, 12,6 В, 18 В
Максимальный ток 3 А (на холодной лампе)
Возможна исполнение с плавной регулировкой напряжения

Входные параметры (с использованием платы выпрямителя "IP1V3")
Анодное напряжение 200 - 400 В АС min 0,1 А
Накал ламп стабилизатора 6,3 В АС 1,5 А (ОБЯЗАТЕЛЬНО использование отдельной обмотки трансформатора)
Источник питания накала 5 - 20 В АС max 3 А в зависимости от выходного напряжения источника питания накала
Возможно использование с силовым трансформатором
PT - POT - 100 / 350, PT - POPH - 200 / 400, PPT - PPH - 100 / 450
или любым другим, обеспечивающим необходимое напряжение, имеющимся у Вас в наличии.

"Золотая Середина" оставляет за собой право вносить в изделия изменения,
не влияющие на основные технические характеристики.


Данный источник питания может быть использован

  • в ламповом фонокорректоре "RIAALIGHT СТЕРЕО" стерео;
  • в ламповом предварительном усилителе "PRETON";
  • в ламповом предварительном усилителе "RIAATONE";
  • в ламповом предварительном усилителе (усилителе для наушников) "PHONEIX";
  • в ламповом предварительном усилителе "7in1DRIVER";
  • в ламповых усилителях мощности "PREFIXX", "6588 AMP", "8888 AMP", "PUL88 CONSOLE";
  • как лабораторный источник питания для получения необходимого напряжения
      в пределах заявленных технических характеристик;
  • в других Ваших изделиях.


    СРАВНИТЕЛЬНАЯ ТАБЛИЦА НАБОРОВ КИТ ЛАМПОВОГО СТАБИЛИЗИРОВАННОГО ИСТОЧНИКА ПИТАНИЯ "STABITUBE"

      КИТ №1 КИТ №2
    печатная плата
    источника питания "STABITUBE"
    в комплекте
    в комплекте
    печатная плата
    выпрямителя источника питания "IP1V3"
    в комплекте
    отсутствует
    радиолампы 6C19П
    6Н1П
    6C19П
    6Н1П
    трансформатор питания отсутствует отсутствует

    сборка изделия

    все комплектующие конструктора разложены по отдельным пакетикам с указанием соответствующей нумерации на схеме.
  •  источник питания для лампового усилителя

    КОМЛЕКТАЦИЯ НАБОРА КИТ:

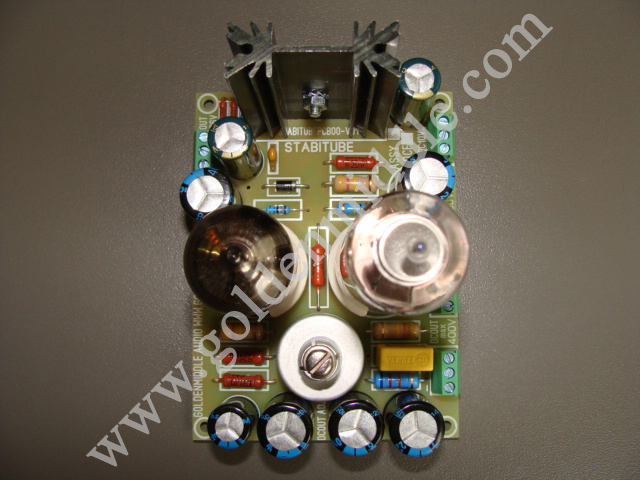

  • Печатная плата источника питания "STABITUBE" 90x67мм толщина 2,0мм

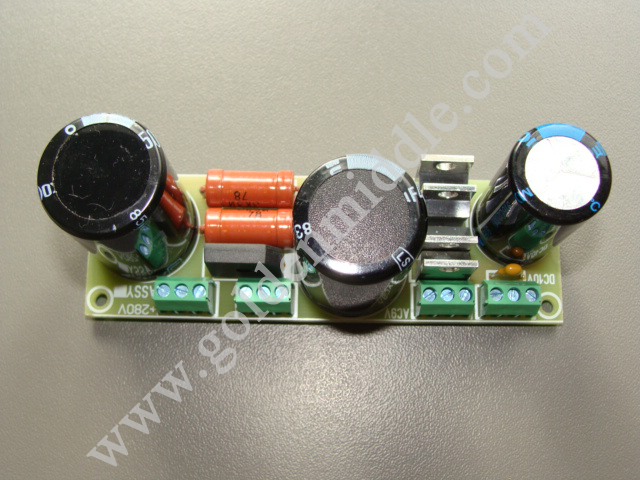

  • Печатная плата выпрямителя источника питания "IP1V3" 98x30мм
  • Набор всех электронных компонентов для сборки
    Трансформатор питания в состав набора не входит

    ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ (по отдельному запросу):
  • Трансформатор питания
  • Сборка печатных плат набора КИТ сотрудниками "Золотой Середины"

     источник питания лабораторный источник питания регулируемый

    Схема лампового источника питания "STABITUBE"  источник питания лабораторный схема
    Схема выпрямителя источника питания "IP1V3" схема IP1V3
  • Набор сделан по принципу "спаял и включил". Сборка изделия производится самостоятельно.
    Работоспособность изделия гарантируется только в комплектации производителя.
    В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов, не входящих в состав набора,
    работоспособность не гарантируется, техническая поддержка не оказывается и претензии не принимаются.
    Соблюдайте технику безопасности при работе с высоким напряжением!
