СДЕЛАЙ СВОИМИ РУКАМИ ЛАМПОВЫЙ ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ

АРХИВ

Все предложенные в данном разделе наборы КИТ для самостоятельной сборки "СДЕЛАЙ СВОИМИ РУКАМИ"
рассчитаны на хорошо подготовленных радиолюбителей, имеющих навыки и опыт сборки ламповых конструкций,
и не содержат подробных инструкций по сборке и монтажу компонентов.
Корпуса, монажные шасси и другие механические элементы в состав наборов не входят.

ЛАМПОВЫЙ ПРЕДУСИЛИТЕЛЬ "PRETON"
набор КИТ для самостоятельной сборки (продолжение)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ "PRETON КИТ №1":
Используемые радиолампы:
6H5П х 2 шт; 6H23П х 1 шт
Коэффициент усиления (1 КГц): 12,5 Дб (4,2 раза)
Номинальное входное напряжение: 775 мВ
Выходное напряжение (1 КГц): 3,25 В
Номинальное входное сопротивление: 50 КОм
Минимальное выходное сопротивление: 600 Ом
Номинальное сопротивление нагрузки: 5 КОм
Отношение сигнал / шум не хуже -74 Дб
Диапазон регулирования тембра
  100 Гц (min / max) -12 - 0 ± 10 Дб
  10 КГц (min / max) -12 - 0 ± 10 Дб
Максимальное отклонение от линейной АЧХ в положении регуляторов «0»: 1,5 Дб
Максимальное отклонение от линейной АЧХ в режиме «обход»: 0,5 Дб
Максимальное отклонение уровня при переключении в режим «обход»: 0,5 Дб
Коэффициент нелинейных искажений (THD)
при выходном напряжении 2,5 В при нагрузке 6 КОм:
  в режиме включенной тонкоррекции (регулятора тембра) не более 0,08%
  в режиме выключенной тонкоррекции (в режиме «обход») не более 0,03%
Максимальное входное напряжение: 3,5 В
Максимальное выходное напряжение при коэффициенте нелинейных искажений (THD) 0,5 %: 14,7 В

"Золотая Середина" оставляет за собой право вносить в изделия изменения,
не влияющие на основные технические характеристики.


КОМПЛЕКТАЦИЯ НАБОРА "PRETON КИТ №1":
  • Комплект радиоламп: 6H5П х 2 шт; 6H23П х 1 шт;

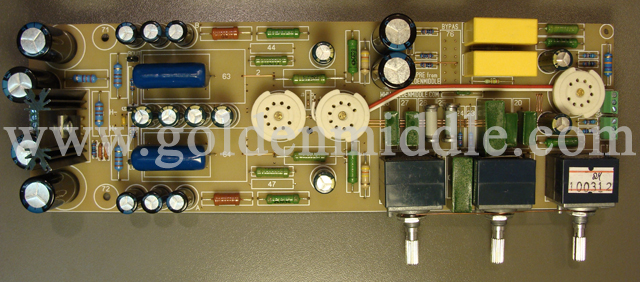

  • Печатная плата предусилителя 280 х 90 мм и
  • Печатная плата полупроводникового источника питания "STABILIGHT" 85 х 90 мм;
  • Полный комплект всех необходимых для сборки электронных компонентов
      (полипропиленовые разделительные конденсаторы; полистирольные конденсаторы К71-7
      в цепях частотной коррекции цепи темброблока;
      электролитические конденсаторы Jamicon; резисторы и т.д) х 1 шт
  • Переменные резисторы ALPS х 3 шт
  • Тороидальный трансформатор питания х 1 шт
  • Входные и выходные разъёмы
  • CD с описанием и инструкцией по подключению
    *Все радиолампы проверены для использования в данном преусилителе

    Все комплектующие конструктора разложены по отдельным пакетикам
    с указанием соответствующей нумерации на схеме.
    Набор сделан по принципу "спаял и включил".
    Сборка изделия производится самостоятельно.

    Работоспособность изделия гарантируется только в комплектации производителя.
    В случае использования в процессе сборки и эксплуатации элементов и электронных компонентов,
    не входящих в состав набора, работоспособность не гарантируется,
    техническая поддержка не оказывается и претензии не принимаются.

    Соблюдайте технику безопасности при работе с высоким напряжением!
  • сделай сам своими руками ламповый предусилитель

    ламповый предварительный усилитель с темброблоком - конструктор

    ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ (по отдельному запросу):
    Сборка печатных плат набора сотрудниками "Золотой Середины"

    Схема лампового предусилителя "PRETON" с темброблокомсхема лампового предварительного усилителя с темброблоком
