СДЕЛАЙ СВОИМИ РУКАМИ

Hi-Fi ЛАМПОВЫЙ ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ

Внимание! Присутствует высокое напряжение!
Соблюдайте технику безопасности при работе с высоким напряжением!
Ответственность за свою жизнь и здоровье несёт сам радиолюбитель.
Берегите себя и своих близких!

Все предложенные в данном разделе наборы КИТ для самостоятельной сборки
"СДЕЛАЙ СВОИМИ РУКАМИ" рассчитаны для начинающих радиолюбителей.
Корпуса, монажные шасси и другие механические элементы в состав наборов не входят.

"Золотая Середина" оставляет за собой право вносить изменения в изделия,
не влияющие на основные технические характеристики.

NEW!

Hi-Fi ЛАМПОВЫЙ ПРЕДВАРИТЕЛЬНЫЙ УСИЛИТЕЛЬ "PRETON" С ТЕМБРОБЛОКОМ

Регулятор тембра выполнен по схеме James с двухполосной регулировкой
в области НЧ на частоте 100 Гц
в области ВЧ на частоте 10 000 Гц.
На плате усилителя имеется возможность установки переменных резисторов
всех (5) типоразмеров RK 16...27 (ALPS Blue Velvet).
Данный усилитель может быть использован как предусилитель в составе любой аудиосистемы.
При незначительной доработке возможно использование данного усилителя с любым электромузыкальным инструментом.

ламповый предварительный усилитель с темброблоком - набор КИТ для самостоятельной сборки

Схема лампового предусилителя "PRETON" с темброблоком

Набор для самостоятельной сборки "PRETON КИТ №1":

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

Используемые радиолампы: 6H5П х 2 шт; 6H23П х 1 шт
Коэффициент усиления (1 КГц): 12,5 Дб (4,2 раза)
Номинальное входное напряжение: 775 мВ
Выходное напряжение (1 КГц): 3,25 В
Номинальное входное сопротивление: 50 КОм
Минимальное выходное сопротивление: 600 Ом
Номинальное сопротивление нагрузки: 5 КОм
Отношение сигнал / шум не хуже -74 Дб
Диапазон регулирования тембра
100 Гц (min max) -12 - 0 ± 10 Дб
10 КГц (min max) -12 - 0 ± 10 Дб
Максимальное отклонение от линейной АЧХ в положении регуляторов «0»: 1,5 Дб
Максимальное отклонение от линейной АЧХ в режиме «обход»: 0,5 Дб
Максимальное отклонение уровня при переключении в режим «обход»: 0,5 Дб
Коэффициент нелинейных искажений (THD)
при выходном напряжении 2,5 В при нагрузке 6 КОм:
в режиме включенной тонкоррекции (регулятора тембра) не более 0,08%
в режиме выключенной тонкоррекции (в режиме «обход») не более 0,03%
Максимальное входное напряжение: 3,5 В
Максимальное выходное напряжение при коэффициенте нелинейных искажений (THD) 0,5 %: 14,7 В

источник питания лампового предусилителя - набор КИТ для самостоятельной сборки

В состав набора "PRETON КИТ №1" для самостоятельной сборки входят:

Радиолампы : 6H5П х 2 шт; 6H23П х 1 шт;

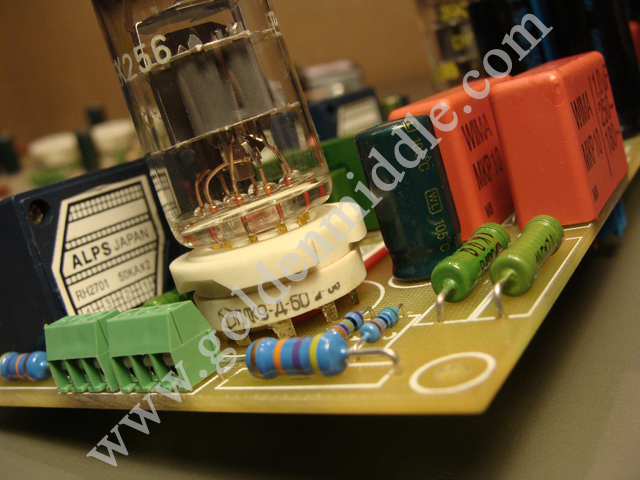

2 собранные и настроенные печатные платы из стеклотекстолита толщиной 2мм :
плата усилителя 280 мм х 90 мм и
плата выпрямителя источника питания "STABILIGHT" 85 мм х 90 мм;
Полипропиленовые разделительные конденсаторы;
Полистирольные конденсаторы К71-7 в цепях частотной коррекции цепи темброблока;
Электролитические конденсаторы Jamicon;
Переменные резисторы ALPS х 3 шт;
CD с описанием и инструкцией по подключению;
Входные и выходные разъёмы.

Изделие полностью настроено и проверено.
Самостоятельная сборка заключается в закреплении плат
на экранирующей поверхности / в корпусе и подключении разъёмов.

Возможно приобретение корпуса.

Набор для самостоятельной сборки "PRETON КИТ №2"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

Используемые радиолампы: 6H1П х 2 шт; 6H23П х 1 шт
Коэффициент усиления (1 КГц): 17 Дб (7 раз)
Номинальное входное напряжение: 775 мВ
Выходное напряжение (1 КГц): 3,25 В
Номинальное входное сопротивление: 50 КОм
Минимальное выходное сопротивление: 600 Ом
Номинальное сопротивление нагрузки: 5 КОм
Отношение сигнал / шум не хуже -74 Дб
Диапазон регулирования тембра
100 Гц (min max) -12 - 0 ± 10 Дб
10 КГц (min max) -12 - 0 ± 10 Дб
Максимальное отклонение от линейной АЧХ в положении регуляторов «0»: 1,5 Дб
Максимальное отклонение от линейной АЧХ в режиме «обход»: 0,5 Дб
Максимальное отклонение уровня при переключении в режим «обход»: 0,5 Дб
Коэффициент нелинейных искажений (THD)
при выходном напряжении 2,5 В при нагрузке 6 КОм:
в режиме включенной тонкоррекции (регулятора тембра) не более 0,08%
в режиме выключенной тонкоррекции (в режиме «обход») не более 0,03%
Максимальное входное напряжение: 5,4 В
Максимальное выходное напряжение при коэффициенте нелинейных искажений (THD) 0,7 %: 24,5 В

набор КИТ для самостоятельной сборки лампового предусилителя с темброблоком

В состав набора "PRETON КИТ №2" для самостоятельной сборки входят:

Радиолампы : 6Н1П х 2 шт; 6H23П х 1 шт;
2 собранные и настроенные печатные платы из стеклотекстолита толщиной 2мм :
плата усилителя 280 мм х 90 мм и
плата выпрямителя источника питания "STABILIGHT" 85 мм х 90 мм;
Полипропиленовые разделительные конденсаторы;
Полистирольные конденсаторы К71-7 в цепях частотной коррекции цепи темброблока;
Электролитические конденсаторы Jamicon;
Переменные резисторы ALPS х 3 шт;
CD с описанием и инструкцией по подключению;
Входные и выходные разъёмы.

Набор для самостоятельной сборки "PRETON КИТ №3"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

Используемые радиолампы: ECC82 х 1 шт; ECC88 х 2 шт;
Коэффициент усиления (1 КГц): 12 Дб (3,5 раза)
Номинальное входное напряжение: 775 мВ
Выходное напряжение (1 КГц): 2,7 В
Номинальное входное сопротивление: 50 КОм
Минимальное выходное сопротивление: 600 Ом
Номинальное сопротивление нагрузки: 5 КОм
Отношение сигнал / шум не хуже -74 Дб
Диапазон регулирования тембра
100 Гц (min max) -12 - 0 ± 10 Дб
10 КГц (min max) -12 - 0 ± 10 Дб
Максимальное отклонение от линейной АЧХ в положении регуляторов «0»: 1,5 Дб
Максимальное отклонение от линейной АЧХ в режиме «обход»: 0,5 Дб
Максимальное отклонение уровня при переключении в режим «обход»: 0,5 Дб
Коэффициент нелинейных искажений (THD)
при выходном напряжении 2,5 В при нагрузке 6 КОм:
в режиме включенной тонкоррекции (регулятора тембра) не более 0,1%
в режиме выключенной тонкоррекции (в режиме «обход») не более 0,06%
Максимальное входное напряжение: 3,5 В
Максимальное выходное напряжение при коэффициенте нелинейных искажений (THD) 0,5 %: 12,25 В

В состав набора "PRETON КИТ №3" для самостоятельной сборки входят:

Радиолампы : ECC82 х 1 шт; ECC88 х 2 шт;
2 собранные и настроенные печатные платы из стеклотекстолита толщиной 2мм :
плата усилителя 280 мм х 90 мм и
плата выпрямителя источника питания "STABILIGHT" 85 мм х 90 мм;
Полипропиленовые разделительные конденсаторы WIMA MKP10;
Полистирольные конденсаторы К71-7 в цепях частотной коррекции цепи темброблока;
Электролитические конденсаторы Jamicon;
Переменные резисторы ALPS х 3 шт;
CD с описанием и инструкцией по подключению;
Входные и выходные разъёмы.

Набор для самостоятельной сборки "PRETON КИТ №4"

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

Используемые радиолампы: 6H1П х 2 шт; 6H23П х 1 шт
Коэффициент усиления (1 КГц): 17 Дб (7 раз)
Номинальное входное напряжение: 775 мВ
Выходное напряжение (1 КГц): 3,25 В
Номинальное входное сопротивление: 50 КОм
Минимальное выходное сопротивление: 600 Ом
Номинальное сопротивление нагрузки: 5 КОм
Отношение сигнал / шум не хуже -74 Дб
Диапазон регулирования тембра
100 Гц (min max) -12 - 0 ± 10 Дб
10 КГц (min max) -12 - 0 ± 10 Дб
Максимальное отклонение от линейной АЧХ в положении регуляторов «0»: 1,5 Дб
Максимальное отклонение от линейной АЧХ в режиме «обход»: 0,5 Дб
Максимальное отклонение уровня при переключении в режим «обход»: 0,5 Дб
Коэффициент нелинейных искажений (THD)
при выходном напряжении 2,5 В при нагрузке 6 КОм:
в режиме включенной тонкоррекции (регулятора тембра) не более 0,08%
в режиме выключенной тонкоррекции (в режиме «обход») не более 0,03%
Максимальное входное напряжение: 5,4 В
Максимальное выходное напряжение при коэффициенте нелинейных искажений (THD) 0,7 %: 24,5 В

В состав набора "PRETON КИТ №4" для самостоятельной сборки входят:

Радиолампы : 6Н1П х 2 шт; 6H23П х 1 шт;
2 собранные и настроенные печатные платы из стеклотекстолита толщиной 2мм :
плата усилителя 280 мм х 90 мм и
плата выпрямителя источника питания "STABILIGHT" 85 мм х 90 мм;
Полипропиленовые разделительные конденсаторы;
Полистирольные конденсаторы WIMA MKP10 в цепях частотной коррекции цепи темброблока;
Электролитические конденсаторы Jamicon;
Переменные резисторы ALPS х 3 шт;
CD с описанием и инструкцией по подключению;
Входные и выходные разъёмы.
